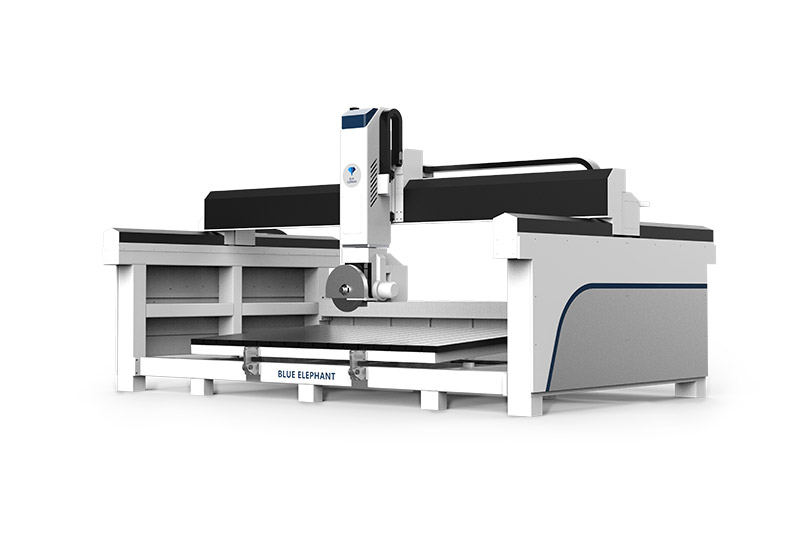

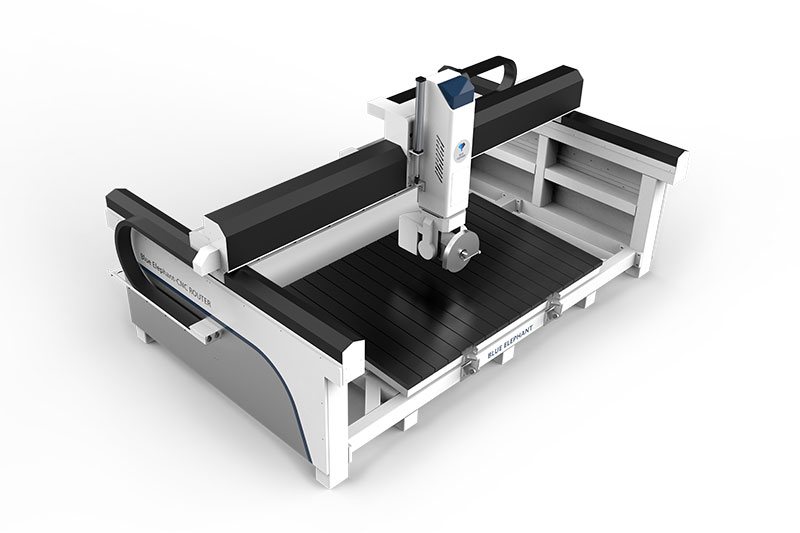

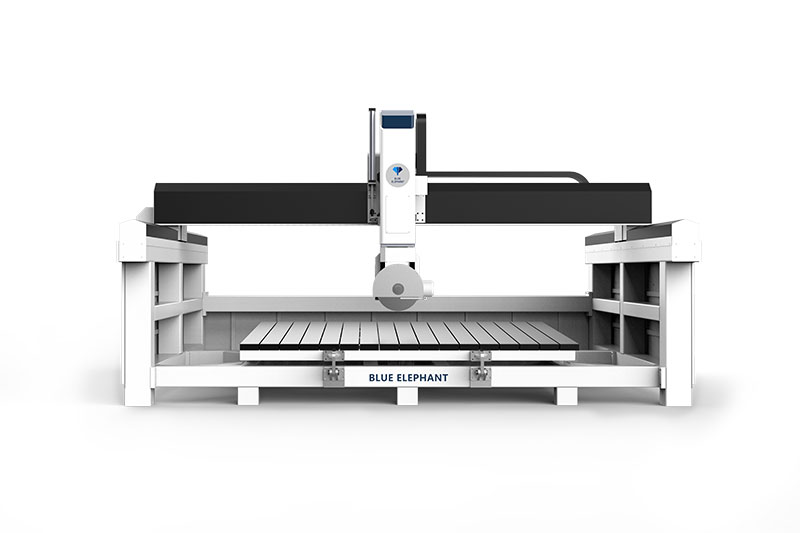

五轴桥切锯

图片 视频

<< 功能特性 >>

五轴桥切锯可以通过锯片切割石英石、大理石、岩板等装饰材料，锯片和刀具结合，一机多用，功能强大，具有任意直线切割、倒边、切割圆弧、切割多边形、铣削异形、磨边、仿形等先进功能，广泛适用于石材加工厂、厨房台面加工、背景墙仿形等领域。
1、自主研发五轴桥切头，采用铸造旋转支架刚性更好。
2、配有自动翻转台面，减轻劳动强度，卸料方便。
3、采用高精度RV减速机，轴头摆动精度更高。
4、采用液压缸作为翻转动力，翻转重量冗余度较大，适应场景广。


<< 产品参数 >>

ES5-3220 五轴桥切锯
行程 三轴 3200*2000*350mm
C轴 ±360°
A轴 0-90°
快移速度 X轴 30m\min
Y轴 30m\min
Z轴 15m\min
伺服电机 X轴、Y轴 1.3KW绝对值伺服电机
Z轴 1.3KW绝对值伺服电机（带抱闸）
A轴、C轴 1KW绝对值伺服电机
导轨 Y 30轨
X 30轨
Z 30轨
齿条 X、Y 2M
台面 结构 方木
台面大小 3200×2000mm
翻转角度 0-85°
反转重量 800KG
锯片 大小 350-450mm
最大加工厚度 100mm
丝杠 Z 3210mm
减速机 X/Y轴 新宝减速机
锯片电机 22KW锯片电机
操作系统 蓝象定制系统
低压电器 施耐德
工作气压 0.6-0.8Mpa
设备电压 380V/3P/50HZ

<< 零配件 >>

五轴桥切锯
五轴桥切锯
五轴桥切锯
